Vörutegundir: 2OF9-OG o festingar á andlitsþéttingarhring
Iðnaðarstaðlar: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
Tenging E við F stíl: 90 ° ELBOW SAE O-RING BOSS S-SERIES ISO 11926-2 / ORFS FEMALE
Lögun: Olnbogi, beinn, teig, kross o.s.frv.
ORFS festingar Vinnuþrýstingsmati: 3215 psi til 5800 psi, 216 bar til 400 bar.
Flat andlit Orfs o hringstærðarsett og O hring andlits innsigli hönnun sem við getum einnig boðið.
Mismunur á innsigli o hringa og innsigli hringsins
Innréttingar Efni: Brass; Kolefnisstál; Ryðfrítt stál
Umsókn: Landbúnaðarbúnaður, bifreiðaumferð, efnaflutningur, smíði búnaðar, eldsneyti flutningur, vökvakerfi, framleiðslutæki, sjávarmál, meðhöndlun efnis, farsímaútbúnaður, olíufeltur, pökkun, flutningur

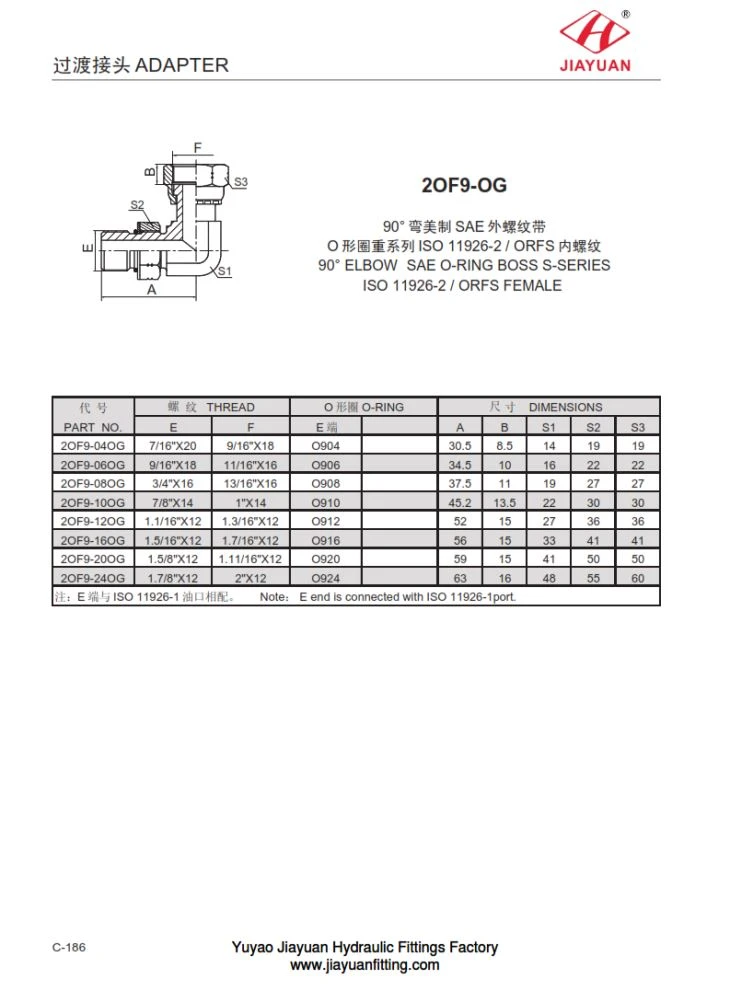

2OF9-OG 90 ° ELBOW SAE O-RING BOSS S-SERIES ISO 11926-2 / ORFS KVINNI Mál Stærð töflu töflu sem hér segir:
PA RT N O. | T HR EA D | O O- Hringur | DIM E N S I O NS | |||||||
E | F | E | A | B | S 1 | S 2 | S 3 | |||
2 AF 9 - 04 O G | 7/16 " X 20 | 9/16 " X 18 | O 904 | 30.5 | 8.5 | 14 | 19 | 19 | ||
2 AF 9 - 06 O G | 9/16 " X 18 | 11/16 " X 16 | O 906 | 34.5 | 10 | 16 | 22 | 22 | ||
2 AF 9 - 08 O G | 3/4 " X 16 | 13/16 " X 16 | O 908 | 37.5 | 11 | 19 | 27 | 27 | ||
2 AF 9 - 10 O G | 7/8 " X 14 | 1 " X 14 | O 910 | 45.2 | 13.5 | 22 | 30 | 30 | ||
2 AF 9 - 12 O G | 1,1 / 16 " X 12 | 1,3 / 16 " X 12 | O 912 | 52 | 15 | 27 | 36 | 36 | ||
2 AF 9 - 16 O G | 1,5 / 16 " X 12 | 1,7 / 16 " X 12 | O 916 | 56 | 15 | 33 | 41 | 41 | ||
2 AF 9 - 20 O G | 1,5 / 8 " X 12 | 1.11 / 16 " X 12 | O 920 | 59 | 15 | 41 | 50 | 50 | ||
2 AF 9 - 24 O G | 1,7 / 8 " X 12 | 2 " X 12 | O 924 | 63 | 16 | 48 | 55 | 60 | ||
E ISO 11926 -1 N o te E en d i s tengja t d w i th ISO 11926 - 1 stig rt. | ||||||||||
