Vöruflokkur: BSPT þráður að millistykki fyrir píputengi
BSPT þráðarstærðarkort: frá G1 / 8 ”til G3“, aðallega notuð í Bretlandi, Vestur-Evrópu og Japan.
BSPT (R) karl- og kvenþráður staðall samkvæmt BS 21, ISO 7/1. JIS B 0203, svipað og 3852-2 form Z, JIS B8363.
Til að pípa þráðargerðir: Npt millistykki, SAE ORB millistykki, BSPP, Metric, UNF tengibúnað,

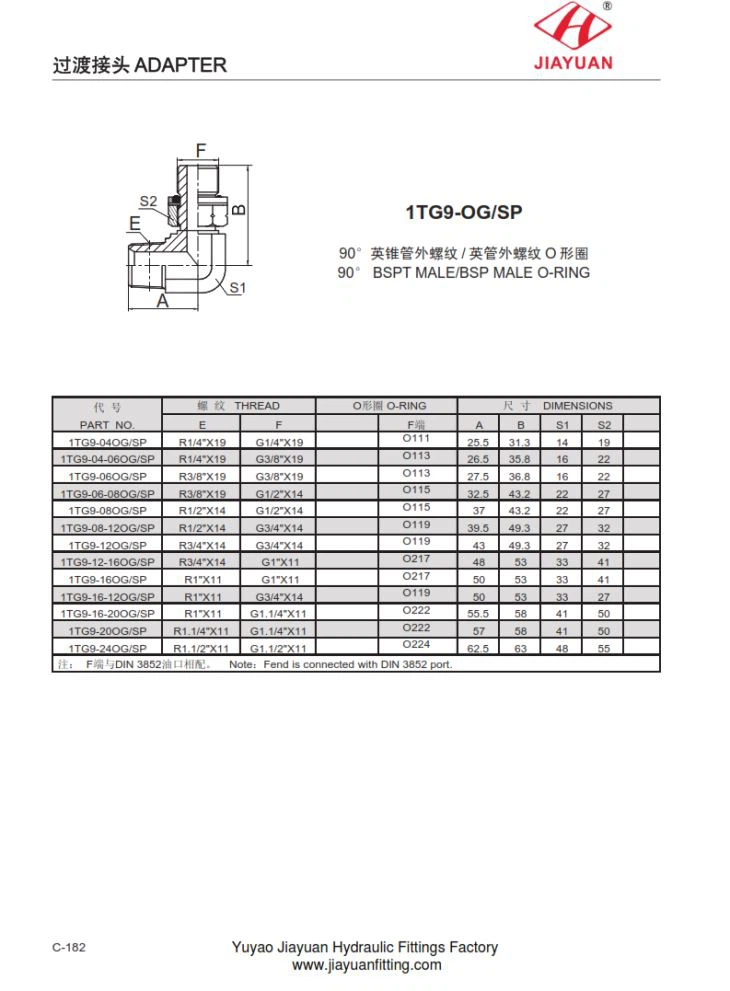

1TG9-OG / SP 90 ° BSPT MALE / BSP MALE O-RING Málskort eins og hér segir:
HLUTI NR. | Þráður | O-RING | MÁL | ||||||
E | F | F | A | B | S1 | S2 | |||
1TG9-04OG / SP | R1 / 4 "X19 | G1 / 4 "X19 | O11 1 | 25.5 | 31.3 | 14 | 19 | ||
1TG9-04-06OG / SP | R1 / 4 "X19 | G3 / 8 "X19 | O11 3 | 26.5 | 35.8 | 16 | 22 | ||
1TG9-06OG / SP | R3 / 8 "X19 | G3 / 8 "X19 | O11 3 | 27.5 | 36.8 | 16 | 22 | ||
1TG9-06-08OG / SP | R3 / 8 "X19 | G1 / 2 "X14 | O11 5 | 32.5 | 43.2 | 22 | 27 | ||
1TG9-08OG / SP | R1 / 2 "X14 | G1 / 2 "X14 | O11 5 | 37 | 43.2 | 22 | 27 | ||
1TG9-08-12OG / SP | R1 / 2 "X14 | G3 / 4 "X14 | O11 9 | 39.5 | 49.3 | 27 | 32 | ||
1TG9-12OG / SP | R3 / 4 "X14 | G3 / 4 "X14 | O11 9 | 43 | 49.3 | 27 | 32 | ||
1TG9-12-16OG / SP | R3 / 4 "X14 | G1 “X11 | O21 7 | 48 | 53 | 33 | 41 | ||
1TG9-16OG / SP | R1 „X11 | G1 “X11 | O21 7 | 50 | 53 | 33 | 41 | ||
1TG9-16-12OG / SP | R1 „X11 | G3 / 4 "X14 | O11 9 | 50 | 53 | 33 | 27 | ||
1TG9-16-20OG / SP | R1 „X11 | G1.1 / 4 "X11 | O22 2 | 55.5 | 58 | 41 | 50 | ||
1TG9-20OG / SP | R1,1 / 4 "X11 | G1.1 / 4 "X11 | O22 2 | 57 | 58 | 41 | 50 | ||
1TG9-24OG / SP | R1,1 / 2 "X11 | G1.1 / 2 "X11 | O22 4 | 62.5 | 63 | 48 | 55 | ||
