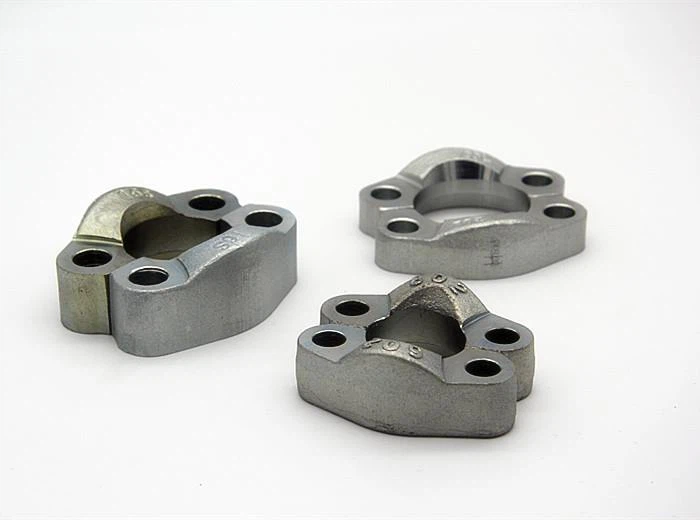

1. Skilgreining á Split Flange Kit, split flans er eins og á SAE J518 skilgreint fjögurra blot split flans hálf, einnig vera jafn BS ISO 6162-1 / 2: 2012 útgáfa; einn búnaður er með 4 blettum, 4 þvottavélum, o-hringi og par af 2-bolta flans halves (clamps). Þau eru notuð í tengslum við annaðhvort flanged slönguna eða með flansum millistykki.
2. Tvö röð vinnuþrýstings eins og hér að neðan:
● SAE J618 kóða 61 og ISO 6162-1 skilgreina flans tengin, höfnina og uppsetningarnar til notkunar við þrýsting á 3,5 MPa (35 bar) í 35 MPa (350 bar), DN 13 til DN 127.
● SAE J618 kóða 62 og ISO 6162-2 skilgreina flans tengin, höfnina og uppsetningarflötin til notkunar við þrýsting sem nemur 42 MPa (420 bar), DN 13 til DN 76.
3. Aðferð við SAE Split Flange samkoma, það er 4-blots höfn tenging með því að setja saman flanged höfuð, split flange klemma (FCS og FCSM) eða einum flans klemma (FC og FCM), höfn og vaxandi yfirborð sem eiga við fjórum skrúfur, skiptir og einir stykki flans klemmategundir og slöngubúnaður.
1) lögun valfrjálst 2) O-hringur innsigli 3) einu stykki flans klemma 4) flanged höfuð 5) blotta skrúfa (d3) 6) hertu þvottavél 7) andlit af höfn á millistykki, dæla, etc
4. Metric blot skrúfa fyrir eitt stykki flans samkoma tækni upplýsingar:
Inch blot skrúfa fyrir hættu flans samkoma tækni upplýsingar
● Metrísk gróft kastaþráður í samræmi við ISO 261 og ISO 724. Inch Gróft kastaþráður í samræmi við ISO 263 og ISO 725 (UNC-2A fyrir skrúfur, UNC-2B fyrir tengi).
● Skrúfulengdir eru reiknaðar fyrir stál; Notkun annarra efna getur krafist mismunandi skrúfulengdir.
● Þessar snúningsgildi eru aðeins leiðarvísir þegar smurðir skrúfur eru notaðar, reiknuð með núningstuðli 0,17. Nettóþrýstingsmótor fer eftir mörgum þáttum, þar á meðal smurningu, húðun og yfirborðsmeðferð.
5. Hertu þvottavél s til að setja saman flangatengingar sem eru í samræmi við ISO 6162
Notkun hertu þvottavéla er ráðlögð; Flangatengingar sem uppfylla fyrri útgáfur af ISO 6162-2 gætu þó ekki tekist að nota þessa tegund af þvottavél. Þvottur, ef hann er notaður, skal vera í samræmi við ISO 7089 (HV 300) tegund A og vera stór fyrir samsvarandi skrúfu. Léttar þvottavélar í samræmi við ANSI / ASME B18.22.1, gerð B þröngar röð HV 300, má skipta við gerð 2 skrúfur
6. O-hringur kennitölu og mál sem eru í samræmi við ISO 3601-1
Tilnefningarkóðar og stærðir O-hringa sem notaðar eru í ISO 6162-2 (aðeins til viðmiðunar)
7. Skiptilykillarmörk til að setja saman flansatengingar sem eru í samræmi við ISO 6162
ISO 6162-1
ISO 6162-2
